ANAPF有源電力濾波器
電能質量監測與治理系列
產品簡介
功能：
ANAPF系列有源電力濾波器通過電流互感器采集系統諧波電流，經控制器快速計算并提取各次諧波電流的含量，產生諧波電流指令，通過功率執行器件產生與諧波電流幅值相等方向相反的補償電流，并注入電力系統中，從而抵消非線性負載所產生的諧波電流。
應用范圍：
適用于并聯在含諧波負載的低壓配電系統中，能夠對動態變化的諧波電流進行快速實時的跟蹤和補償。
訂貨范例：
具體型號：ANAPF150-380/BGL
技術要求：諧波補償電流150A，線電壓等級380V 。
接線方式：三相四線
安裝方式：立柜式
互感器接線方式：負載側

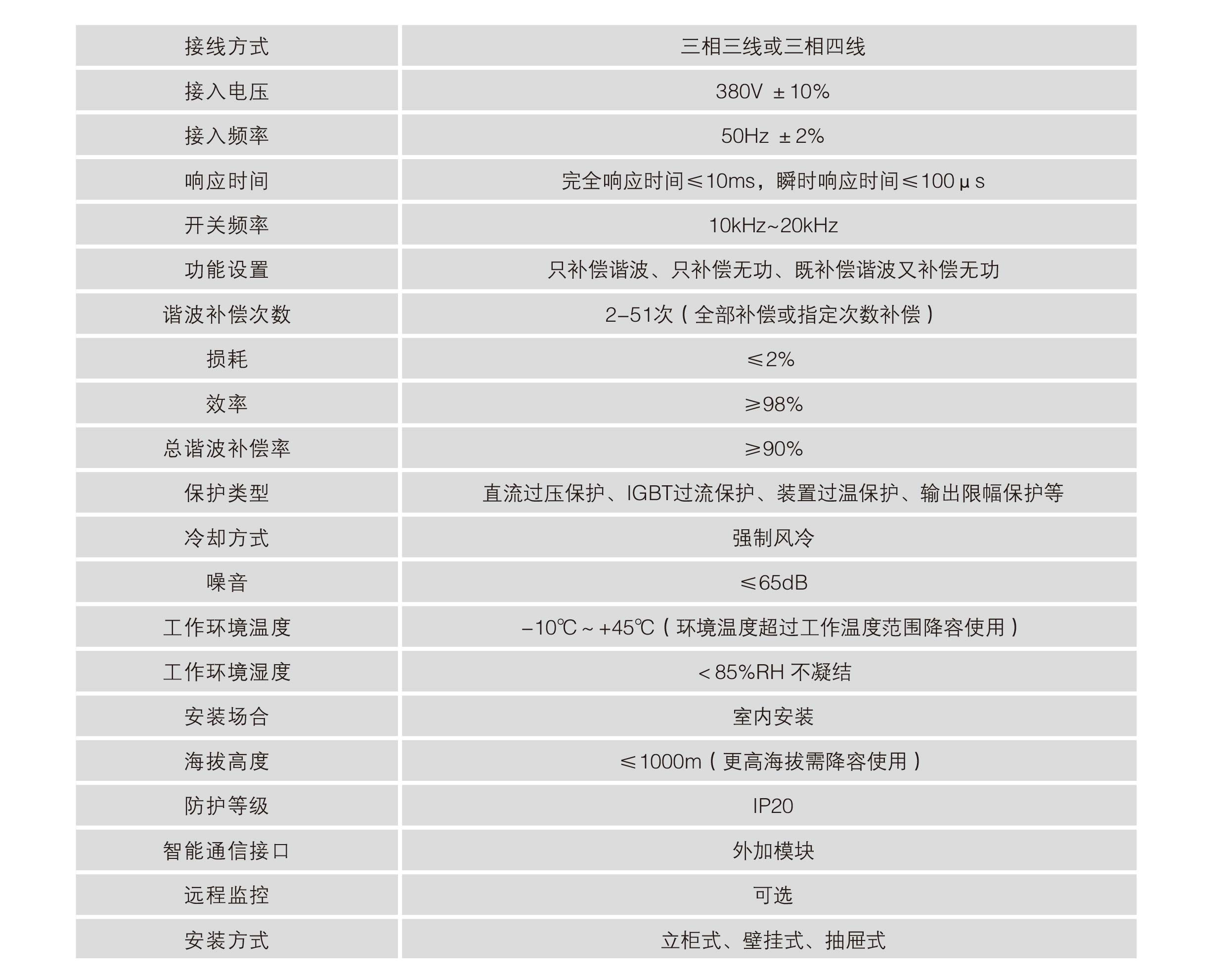

技術參數

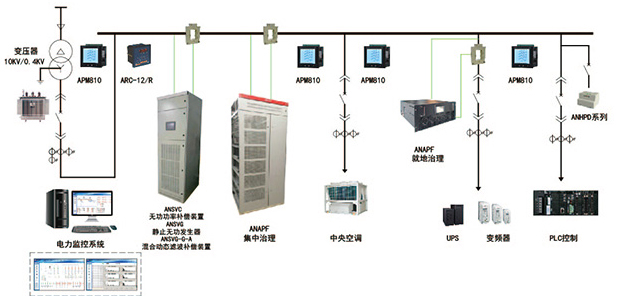

應用組網
外形安裝
外形尺寸

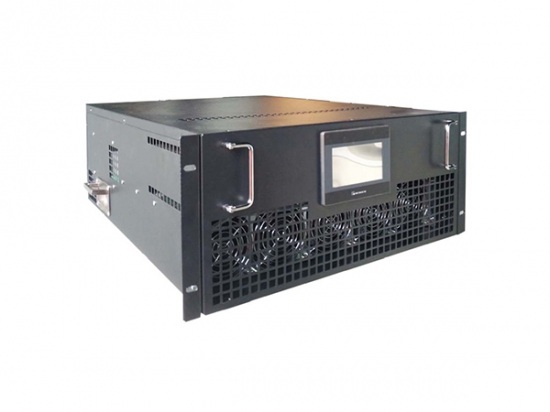

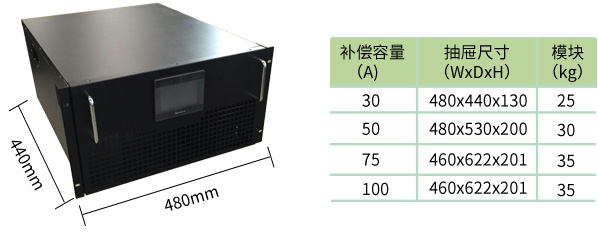

抽屜式模塊示意圖

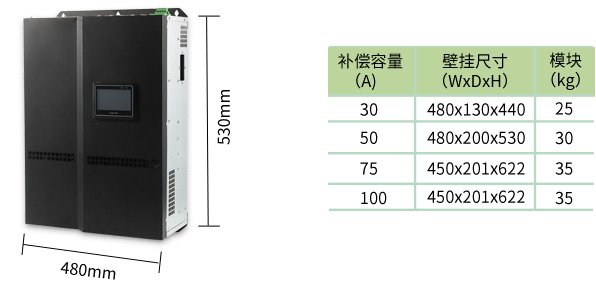

壁掛式模塊示意圖

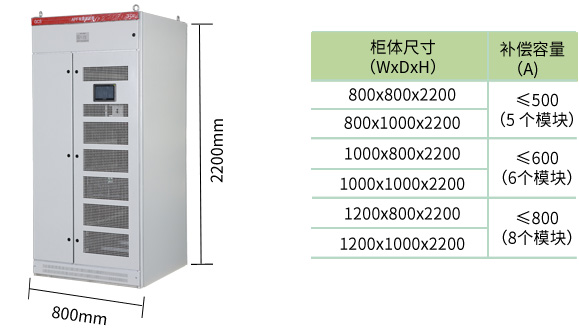

整柜示意圖
接線方式

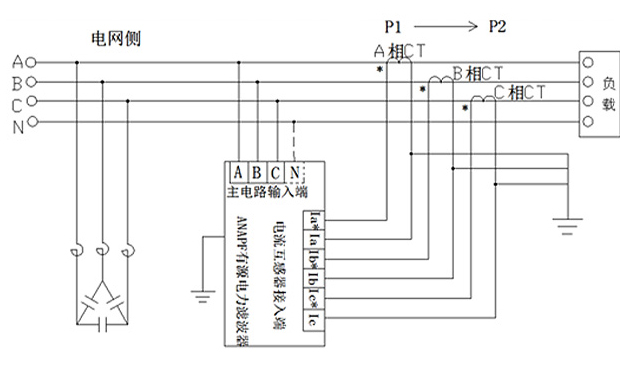

電容柜在進線側主電路接線

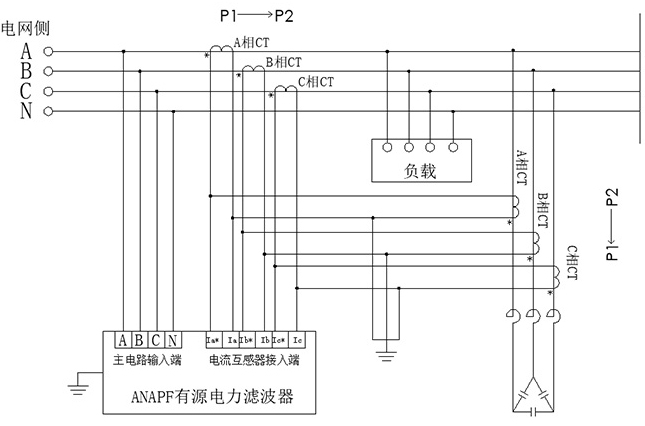

電容柜在末端主電路接線
安裝示意

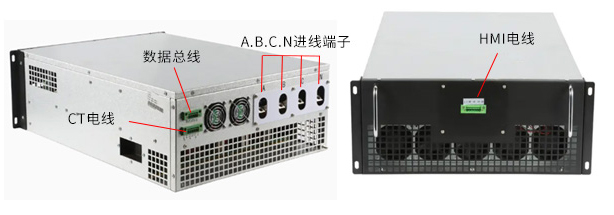

1. A、B、C、N主線，連接至接線端子（主線路輸入端）
2. PE接地線，連接至接線端子或接地銅排
3. CT接線端子,連接至電流信號端子（電流互感器輸入端）
現場安裝圖
案例一 ANAPF在數據機房的應用

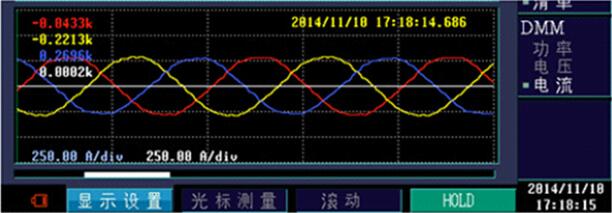

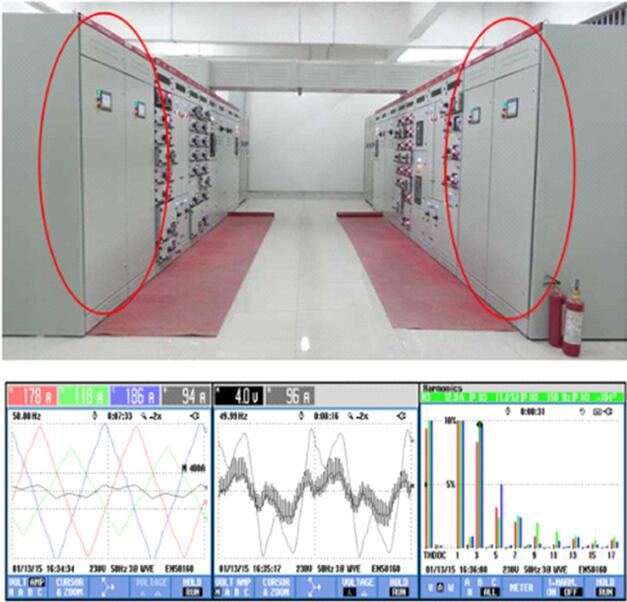

治理前

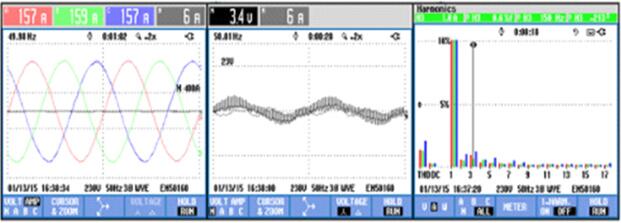

治理后

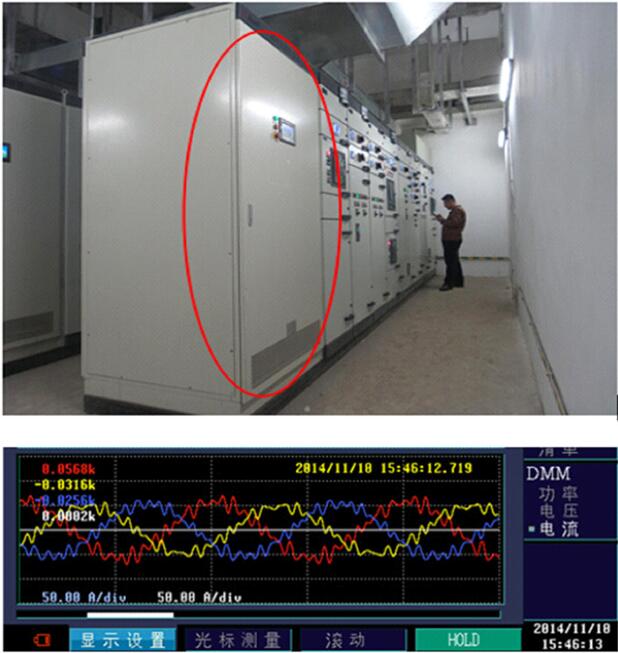

案例二 ANAPF在商業中心的應用
治理前
治理后

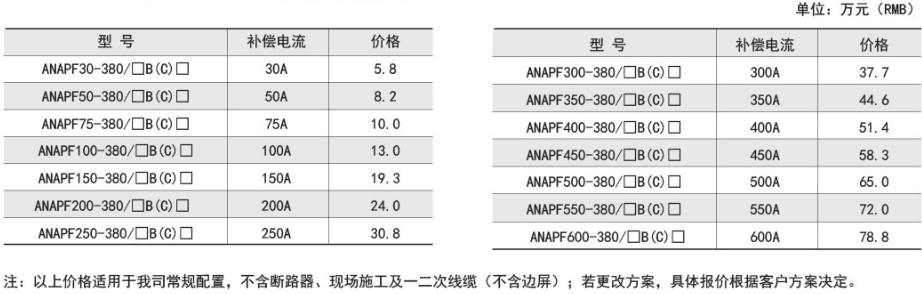

產品報價

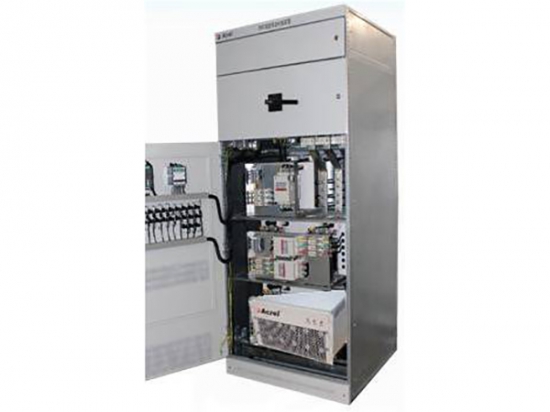

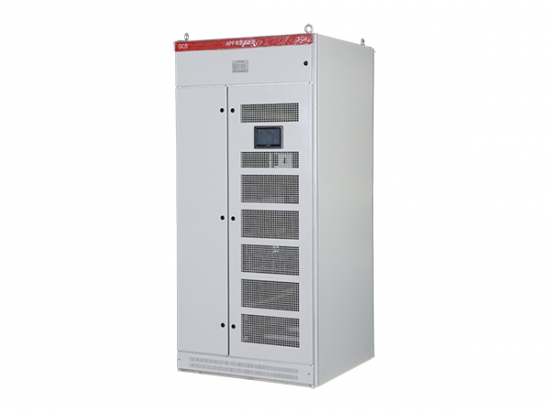

立柜式ANAPF有源電力濾波器
壁掛式（抽屜式）ANAPF有源電力濾波器
