PZ系列直流檢測儀表
電力監控與保護系列

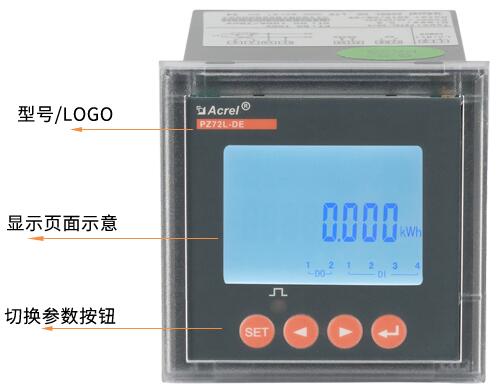

產品簡介
功能：
該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。可帶RS485通訊接口、模擬量數據轉換、開關量輸入/輸出等功能，既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
應用范圍：
適用于直流屏、太陽能發電、電信基站等直流系統的電力參數檢測。
訂貨范例：
具體型號：PZ72-DE/C
技術要求：輸入電壓DC 0-1000V；輸入范圍：0~2500A（外置分流器或霍爾元件，量程可編程設定）；準確級0.5級。
通訊協議：RS485接口 Modbus/RTU協議；DL/T645-2007 協議
輔助電源：85～265VAC/DC，20～60VDC

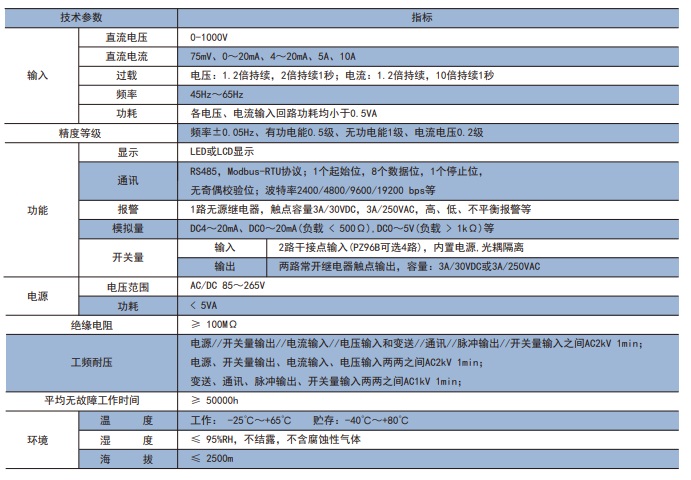

技術參數

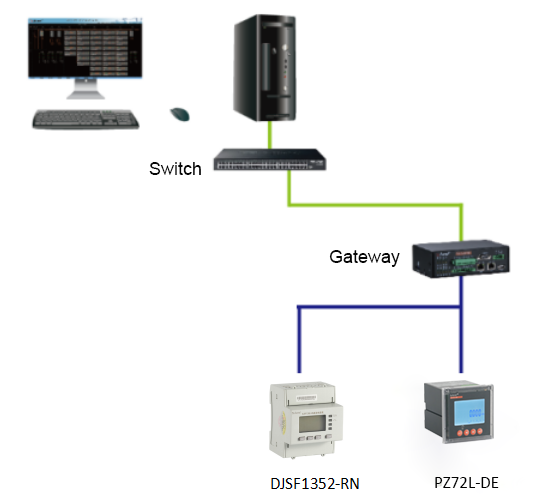

應用組網
外形安裝
外形尺寸：

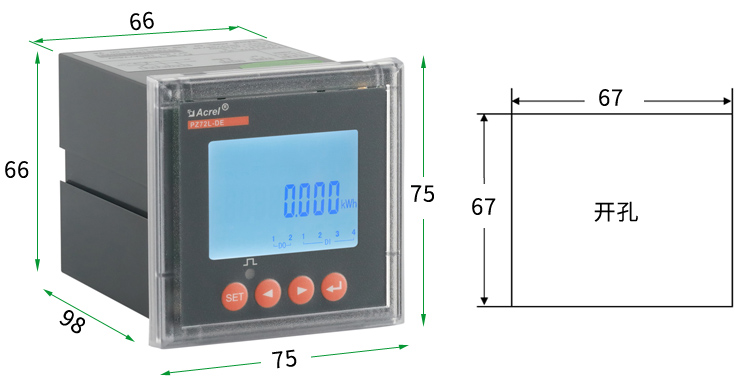

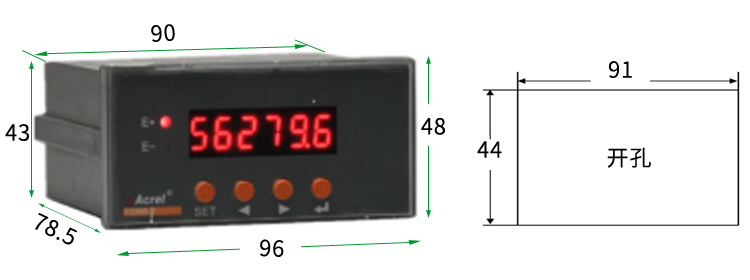

PZ72(L)外形及開孔尺寸[單位mm]
PZ96B外形及開孔尺寸[單位mm]
接線方式：

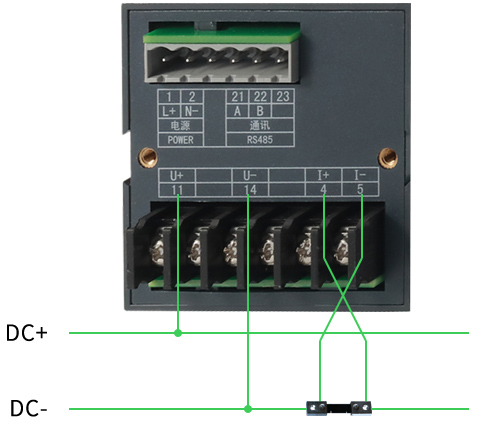

使用分流器采樣電流

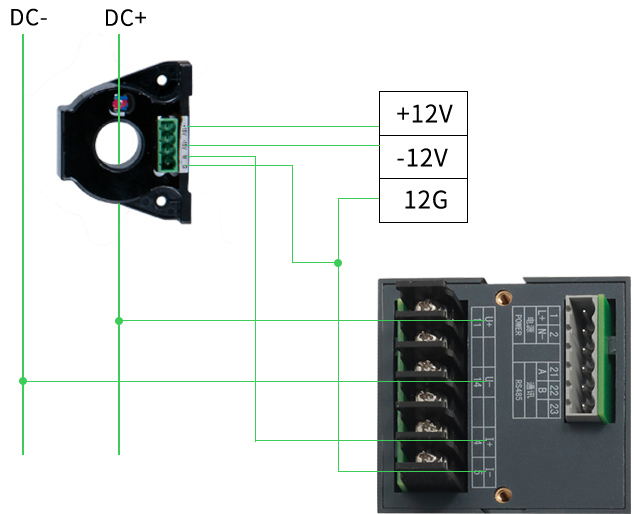

使用霍爾電流傳感器采樣電流

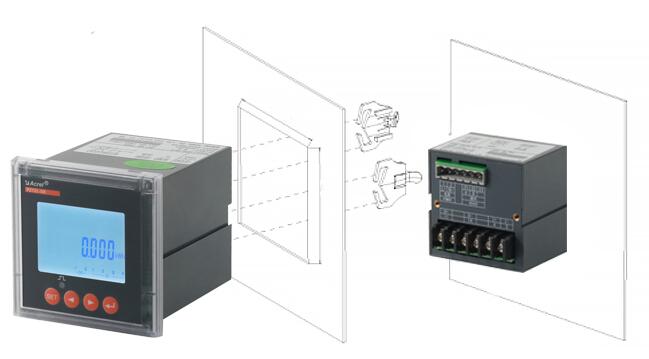

安裝示意：
安裝步驟：安裝方式為屏裝式，采用兩側卡扣擠壓固定，具體操作如下：
1、在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔
2、把儀表插入配電盤儀表孔中，插入儀表后，用卡扣固定安裝。

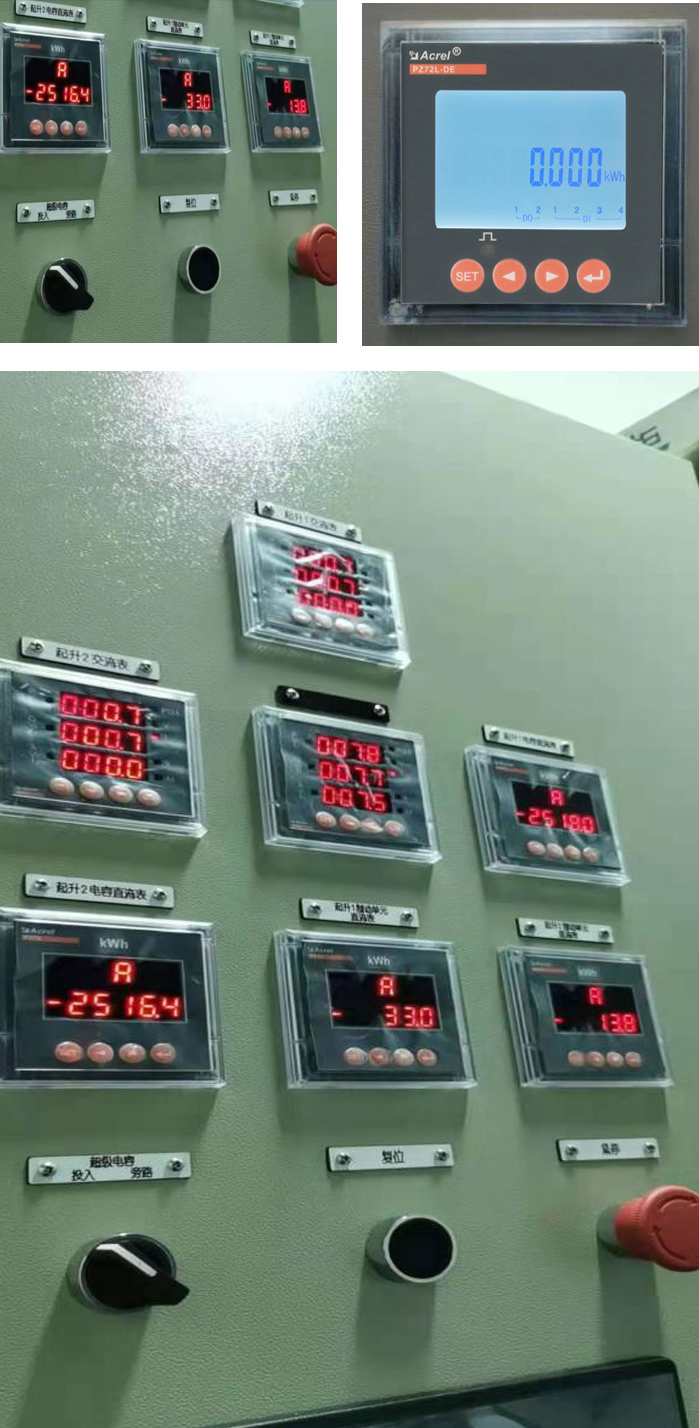

現場安裝圖：

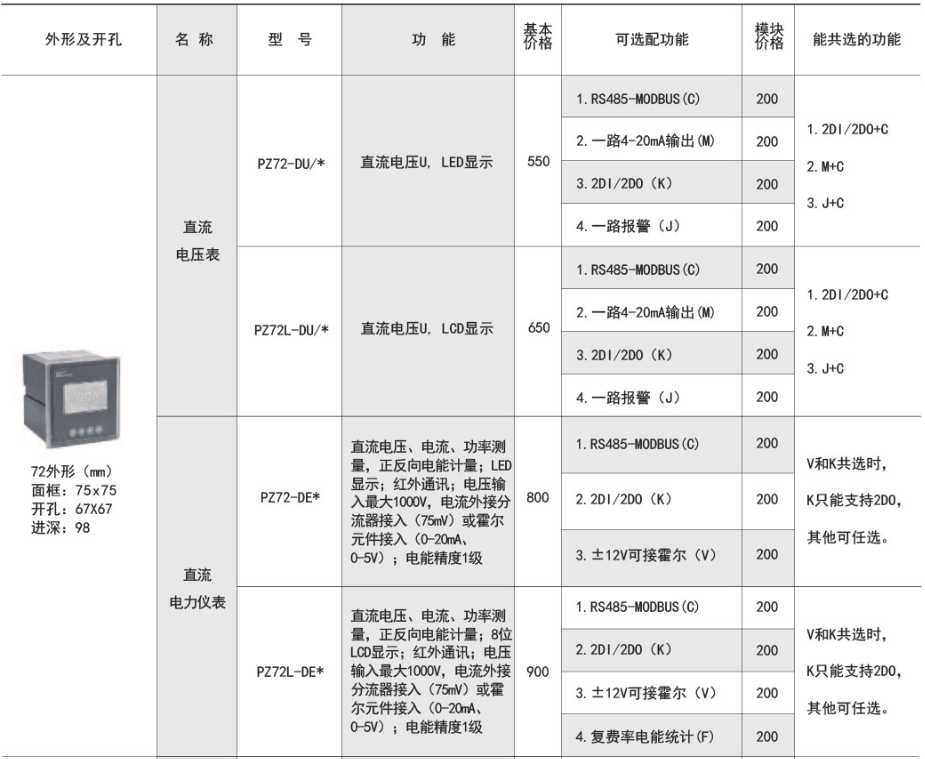

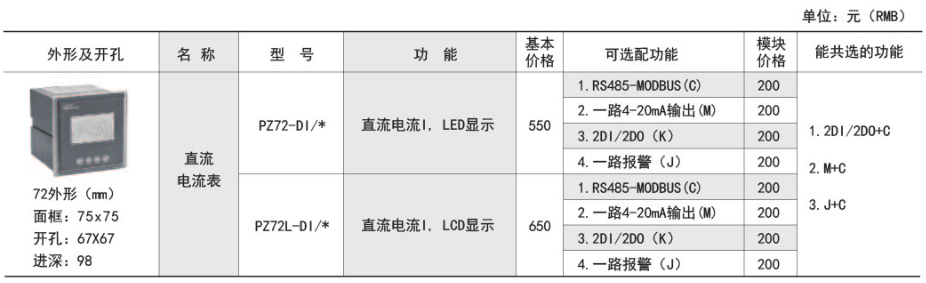

產品報價
